A Antena G5RV
Parte I
A antena G5RV é muito popular atualmente, muito mais do que imaginávamos antes de monta-la e testa-la, como ficou comprovado quando fizemos CQ em 40 metros justamente para verificar o desempenho da mesma. Dois colegas PY2 responderam, ambos usando a G5RV. Ainda durante este QSO, um colega PY4 entrou dizendo que usou a G5RV por muitos anos. Estes colegas nos passaram várias informações interessantes sobre a mesma, o que será abordado na segunda parte deste artigo, sobre os aspectos práticos da construção da G5RV.
Apresentação da G5RV
Segundo o seu criador, Louis Varney: “ A antena G5RV, com o arranjo do seu alimentador especial, é uma multibanda alimentada no centro e capaz de uma operação eficiente em todas as bandas de HF, de 80 a 10 metros. Suas dimensões foram projetadas especialmente para que seja possível instalar em áreas de espaço limitado, mas que possam acomodar um percurso razoavelmente reto de 31 metros” .
Aqui fazemos uma observação importante: caso não haja espaço suficiente para estender os 31 metros da antena, é possível dobrar as pontas para que caiba no espaço disponível – pode-se dobrar até ¼ da antena sem que haja perda de desempenho perceptível. Segue o seu autor: “Ao contrário das antenas multibanda em geral, a G5RV não foi concebida como uma dipolo de meia onda na sua mais baixa freqüência de operação, mas com uma long wire de 2/3 ondas em 20 metros, onde a seção casadora em linha aberta com 10 metros de comprimento serve como um transformador de impedância. Isto permite que o um coaxial de 50 ou 72ohms vejam uma impedância bem casada com uma conseqüente baixa ROE. Entretanto, em todas as outras bandas de HF, a função desta seção casadora é a de acomodar aquela parte da ROE (componentes de corrente e tensão) que, em certas freqüências de operação, não pode ser completamente acomodada pela parte irradiante. O projeto na freqüência central é 14,15MHz, e a dimensão é de 31metros”.
Como a antena não usa traps, a porção da dipolo torna-se eletricamente maior à medida que aumenta a freqüência de operação. Este efeito confere certas vantagens sobre as antenas com traps, ou carregadas linearmente, pois o aumento do comprimento elétrico leva a um menor ângulo de irradiação. Assim, para 20 metros, a maior parte da energia ocorre em ângulos adequados para DX.
Ainda que o casamento de impedância para o coaxial de 75 ohms seja bom em 20 metros, e mesmo com o uso de coaxial de 50ohms resulte em ROE menor que 1,8:1, o uso de um sintonizador de antena é necessário em todas as demais bandas.
Teoria de funcionamento
Em 80 metros: Nesta banda, a antena atua como uma meia onda encurtada, com aproximadamente 5 metros do comprimento total feito pela seção casadora. O restante desta seção introduz uma reatância à antena. O diagrama polar de irradiação é essencialmente o mesmo de uma dipolo de ½ onda.
Em 40 metros: A parte irradiante, mais 4,8 metros fazem uma antena long wire colinear de 2 meias ondas parcialmente dobrada. O diagrama de irradiação é mais agudo que a dipolo devido à sua característica colinear. O casamento de impedância é degradado devido à reatância introduzida pelo comprimento extra da seção casadora. Esta reatância pode ser facilmente compensada por um sintonizador de antena.
Em 20 metros: Nesta banda a G5RV realmente brilha, operando como long wire colinear de 3/2 ondas, multi-lóbulo, baixo ângulo (em torno de 14 graus) que é bastante efetivo para trabalhar DX. A antena apresenta uma carga de 90ohms, basicamente sem reatância presente.
Em 15 metros: A antena trabalha como uma long wire colinear de 5/2 ondas, multi-lóbulo, ângulo baixo, com alta impedância resistiva, sendo uma antena altamente eficiente para contatos em DX.
Em 10 metros: Nesta banda, a antena atua como uma long wire colinear de3 ondas. Aqui também a irradiação é do tipo multi-lóbulo, mas com ganho ainda maior devido ao efeito de duas 3/2 ondas em fase. A impedância é elevada, com baixa reatância.
Parte II - A montagem
Nesta segunda parte vamos apresentar a montagem desenvolvida pelo Adair – PY3SG, que montou várias destas antenas, sendo que uma delas esteve instalada em V invertido na torre maior na sede do PXPY Clube.
(IMAGEM REMOVIDA - LEIA OS COMENTÁRIOS)

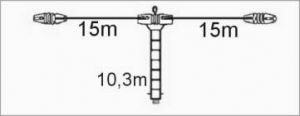

A figura ao lado mostra a forma construtiva e as dimensões da G5RV. Cada braço é feito de 15 metros de fio de cobre nu, de bitola 14 ou 12 awg. As extremidades terminam em isoladores cerâmicos. O isolador central deve ter uma largura mínima de 10cm, onde será conectada a seção casadora, ou escadinha.
Nesta segunda parte vamos apresentar a montagem desenvolvida pelo Adair – PY3SG, que montou várias destas antenas, sendo que uma delas esteve instalada em V invertido na torre maior na sede do PXPY Clube.
(IMAGEM REMOVIDA - LEIA OS COMENTÁRIOS)
A figura ao lado mostra a forma construtiva e as dimensões da G5RV. Cada braço é feito de 15 metros de fio de cobre nu, de bitola 14 ou 12 awg. As extremidades terminam em isoladores cerâmicos. O isolador central deve ter uma largura mínima de 10cm, onde será conectada a seção casadora, ou escadinha.
A seção casadora é feita 10,3m de fio de cobre nu, de bitola 14 ou 12 awg. Os isoladores que lhe dão forma (os degraus da escadinha) são feitos de tubo plástico de 5 a 8cm de comprimento e em torno de 1cm de diâmetro. Estes tubos devem ser perfurados nas extremidades para a passagem do fio da escadinha.
Amarre o fio no tubo plástico usando um arame fino, como mostra a foto. Para que a escadinha fique firme, coloque um tubo plástico a cada 30 ou 40cm, e a esta deve ficar bem estendida ao fixar os tubos plásticos.
(IMAGEM REMOVIDA - LEIA OS COMENTÁRIOS)
Na extremidade inferior da escadinha coloque um conector UHF fêmea e proteja-o contra a entrada de umidade. Neste conector será conectado o cabo coaxial de 75 ou 50 ohms que irá ligar a G5RV ao seu rádio.
Se a antena for montada em V invertido, o ângulo de abertura deve ser maior que 90 graus.
O desempenho
A G5RV foi testada em várias em várias instalações, no PXPY Clube e em outros locais. O desempenho sempre foi satisfatório. Quando operando no Clube (em 80, 40 e 10m) notamos que a G5RV apresentou um desempenho superior ao da W3DZZ, com sinal de recepção de 3 a 9dB acima da W3DZZ.
Apesar de apresentar uma ROE maior que 1:1, é muito confortável operar com transmissor valvulado (com saída em circuito PI). Fora da faixa de 20m, a operação com rádio transistorizado deve ser acompanhada de um sintonizador de antena.
Portanto, esta é uma antena fácil de montar, não tem as desvantagens dos traps (que estreitam a banda passante e inserem perdas). Muitos colegas são adeptos desta antena, como podemos constatar ao longo de um ano de testes com a G5RV.
Bibliografia: ARRL "ANTENNA COMPENDIUM", VOL.1
Fonte:
Por Adair - PY3SG e Paulo – PY3IO (Ex: PY3PAC)
Homebrew G5RV Todos Bander
Homebrew G5RV Todos Bander
A G5RV é uma ferramenta easy-to-build 80-10 dipolo sem necessidade de armadilhas. Todas as bandas são referidas, incluindo 30, 17 e 12. A G5RV tem alta SWR, por
design, na maioria das bandas e um sintonizador é necessária. Diferentemente da maioria dos dipolos, o design "básico" não é uma onda de 1/2, mas sim uma onda 3/2 dipolo em 20
metros. A unidade de metade do tamanho pode ser construído, reduzir para metade superior e alimentação, para 40 e para cima. Para mais informações e teoria detalhada sobre esta antena versátil
ver artigo G5RV no Compêndio Antena ARRL. O artigo é pelo próprio G5RV, a única HAM sabemos honrado por ser nomeado depois de uma antena,
de acordo com Jim das obras RÁDIO.
Este é o meu primeiro projeto de antena. Eu construí o meu com isolamento de 12 ga. fio que eu tinha que volta.Inicialmente eu tinha "caseiros" alimentador aberto para a seção correspondente. A antena funcionou muito bem em 20 e para cima, mas virou meu sintonizador em um "auto-iluminação" unidade de metro em 40 e 80 (cheiro meio engraçado também). Originalmente eu culpava minha sintonizador de orçamento, mas depois de substituir o fio aberta (por causa de danos causados por tempestades), ele agora funciona muito bem em 80, 40, 20, 15 e 10. Eu não tenho capacidade WARC e não pode relatar o desempenho naquelas bandas.
A seção de correspondência de substituição é de 300 ohm gêmeo com o comprimento ajustado para ele é fator de velocidade (34 pés * 0,82). O topo é meio delicado quando se trata de corte. Minha antena é difícil conseguir a tão i encurtou-se um pé primeira tentativa e mudou-se a seção de ressonância do bem abaixo da faixa (SWR foi de 1,6 na borda inferior da banda de 20m) a acima de 14,2 (SWR 1.3). Luz aparar é sugerido. Devido à alta SWR normal, outros sugeriram não utilizando um alimentador coaxial com fracote dielétrico, particularmente se poder correr substancial.
A G5RV é uma ferramenta easy-to-build 80-10 dipolo sem necessidade de armadilhas. Todas as bandas são referidas, incluindo 30, 17 e 12. A G5RV tem alta SWR, por
design, na maioria das bandas e um sintonizador é necessária. Diferentemente da maioria dos dipolos, o design "básico" não é uma onda de 1/2, mas sim uma onda 3/2 dipolo em 20
metros. A unidade de metade do tamanho pode ser construído, reduzir para metade superior e alimentação, para 40 e para cima. Para mais informações e teoria detalhada sobre esta antena versátil
ver artigo G5RV no Compêndio Antena ARRL. O artigo é pelo próprio G5RV, a única HAM sabemos honrado por ser nomeado depois de uma antena,
de acordo com Jim das obras RÁDIO.
<102 pés> _________________________________________________________ | | | 34 pés combinando seção * | | | * Ajustado para o fator velocidade de alimentação, se necessário. * DICAS, ETC. *
Este é o meu primeiro projeto de antena. Eu construí o meu com isolamento de 12 ga. fio que eu tinha que volta.Inicialmente eu tinha "caseiros" alimentador aberto para a seção correspondente. A antena funcionou muito bem em 20 e para cima, mas virou meu sintonizador em um "auto-iluminação" unidade de metro em 40 e 80 (cheiro meio engraçado também). Originalmente eu culpava minha sintonizador de orçamento, mas depois de substituir o fio aberta (por causa de danos causados por tempestades), ele agora funciona muito bem em 80, 40, 20, 15 e 10. Eu não tenho capacidade WARC e não pode relatar o desempenho naquelas bandas.
A seção de correspondência de substituição é de 300 ohm gêmeo com o comprimento ajustado para ele é fator de velocidade (34 pés * 0,82). O topo é meio delicado quando se trata de corte. Minha antena é difícil conseguir a tão i encurtou-se um pé primeira tentativa e mudou-se a seção de ressonância do bem abaixo da faixa (SWR foi de 1,6 na borda inferior da banda de 20m) a acima de 14,2 (SWR 1.3). Luz aparar é sugerido. Devido à alta SWR normal, outros sugeriram não utilizando um alimentador coaxial com fracote dielétrico, particularmente se poder correr substancial.
Então, como é que funciona?
Eu gosto.
Uma antena que funciona bem em todas as bandas. Tenho recebido bons relatórios, voz e CW, em todas as bandas que executam um descalço Yaesu FT 101B. Surpreendente número de contatos de QTHs que parecem ser desfavorável por causa da minha orientação da antena. Meu próximo G5RV vai ser uma meia tamanho da unidade wit uma orientação diferente e estendendo a linha 300 ohm todo o caminho de volta para o sintonizador. (G5RV recomenda o alimentador tipo aberto, por sinal). Se você construir (ou construíram) a G5RV e tem algo a acrescentar sobre esta antena versátil nos avise.
HAMing feliz ... Jim KC6CFF (de bbs de packet radio)
